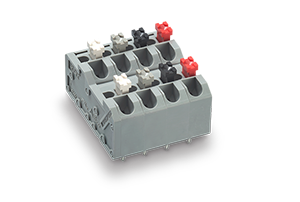

ML-2200-W1S1 日本製

  • ML-2200-W1S1_1_products.png
  • ML-2200-W1S1_1_products.png
  • 端子間ピッチ5mm
  • 撚線・単線対応
  • チェック孔あり
  • プレスフィット機構

スクリューレス端子台 端子間ピッチ5mm 2列 チェック孔 ボタンカラー チェックピン チェック端子 撚線 単線 基板用 基板実装 ディスクリート ナイロン はんだ付け C-UL TUV 94V-0

発注型番

  • 発注型番ML-2200-W1S1-[極数]
  • ご注文例ML-2200-W1S1-4P (4Pでご注文の場合)

ボタンカラー特注

誤配線防止、結線作業の省力化に役立つ、ボタンカラー品を25個から特注にて製作いたします。

チェックピン特注

現場での設定や動作チェックに便利なチェックピン端子付きを特注にて製作いたします。

ボタンカラー

  • W
    (標準色)

  • GY

  • B

  • R

  • Y

  • G

  • BL

  • BR

基本情報

定格 300V-3A
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC2000V (1分間)
取得規格 UL規格 (フィールドワイヤリング対応)・CSA規格(C-UL)・TÜV規格 (IEC60947-7-1に適合)
極数 (P) 4~40 (偶数)
チェック孔 有り
主絶縁材 (本体) ナイロン66 (UL94V-0)
主絶縁材 (ボタン) 変性PPE (UL94V-0)
定格適合電線 単線 : Φ0.65mm (AWG22)、撚線 : 0.3㎟ (AWG22) 素線径Φ0.18mm以上
使用可能電線範囲 単線 : Φ0.4mm~Φ1.2mm (AWG26~AWG16 (~18 : TÜV))、撚線 : 0.3㎟~0.75㎟ (AWG22~AWG20) 素線径Φ0.18mm以上
端子金具 PC端子
標準剥き線長 8mm
本体色 GY (グレー)
エンドプレート色 GY (グレー)
操作部色 W (白)、GY (グレー)、B (黒)、R (赤)、Y (黄)、G (緑)、BL (青)、BR (茶)
推奨適合工具 マイナスドライバー (軸径Φ5mm、刃先幅4.5mm)、 プラスドライバー (軸径Φ6mm)※ボタンを押し込めるものなら何でも可
商品概要 ①ボタンの標準色は白で、標準色以外 (カラーコンビネーションを含む)は特注となります。
使用上の注意 ①丸洗い洗浄は製品性能に悪影響が考えられますので、お避けください。②規格品としてご使用の場合は、規格上の制約等をご確認ください。
