• B


• W


• R


• G


• Y


• BL

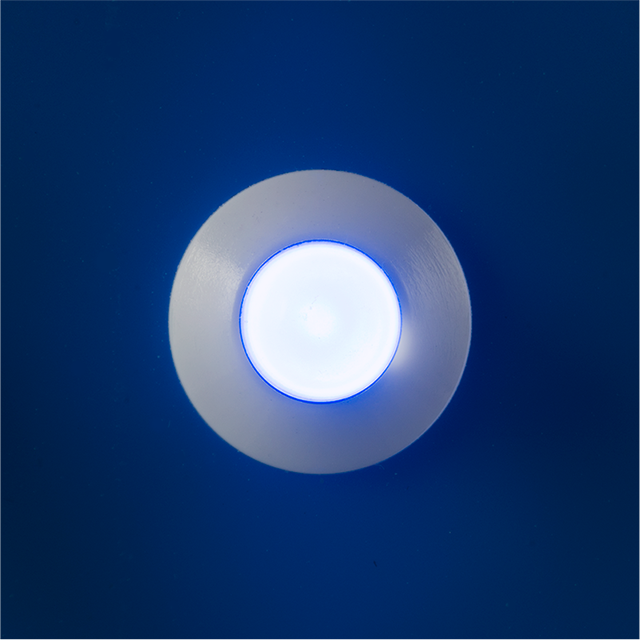

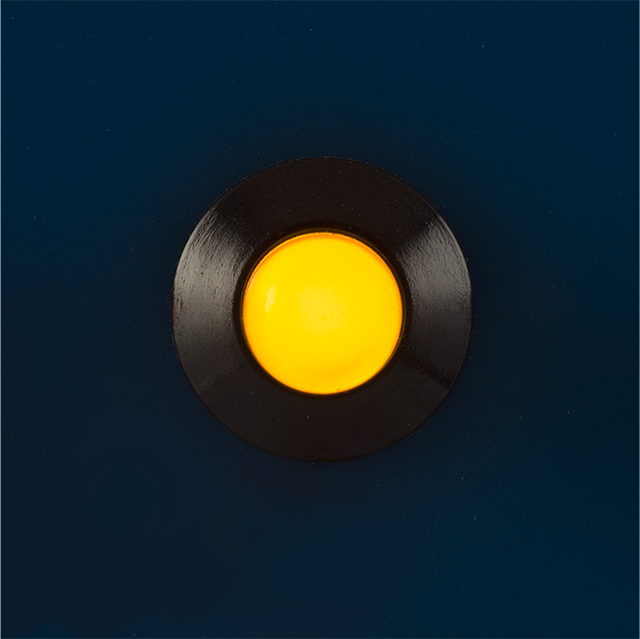

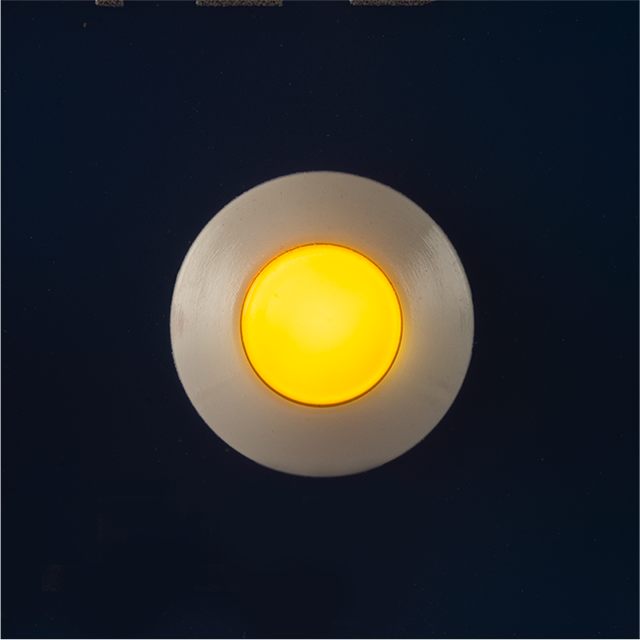

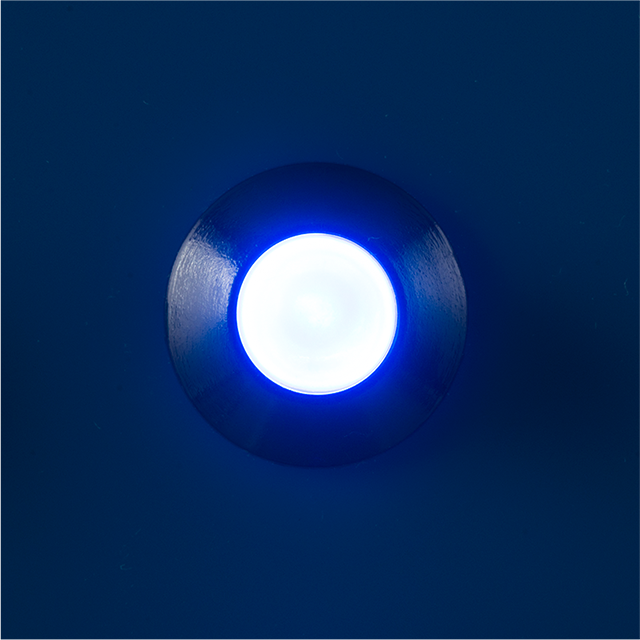

※Yの発光色はオレンジとなります。※BLの非点灯時はクリアとなります。

絶縁抵抗	DC500V、100MΩ以上
耐電圧	AC500V (1分間)
本体材質	ポリカーボネート
主絶縁材	PBT (UL94V-0)
端子金具	はんだ付け兼用110タブ端子 (t0.5用)

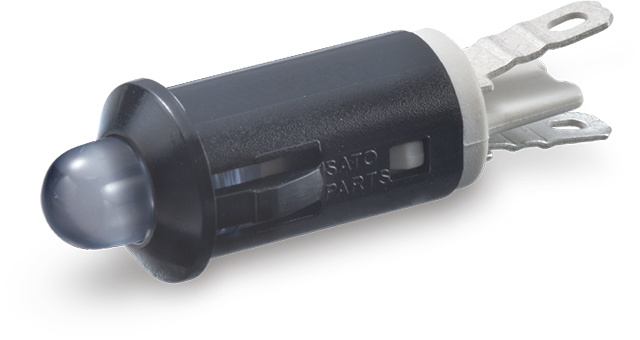

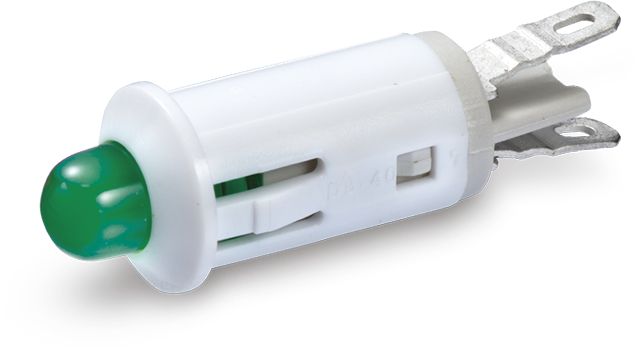

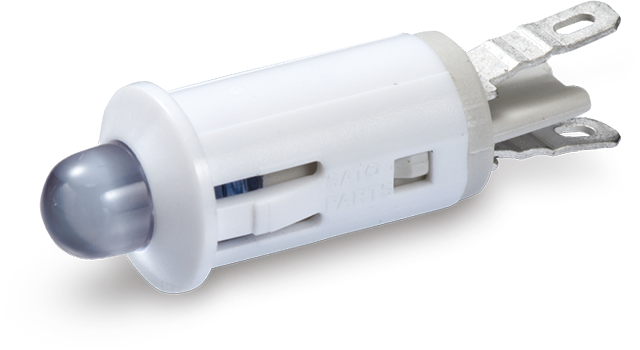

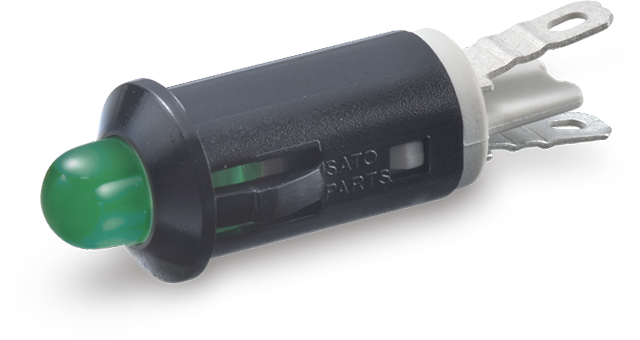

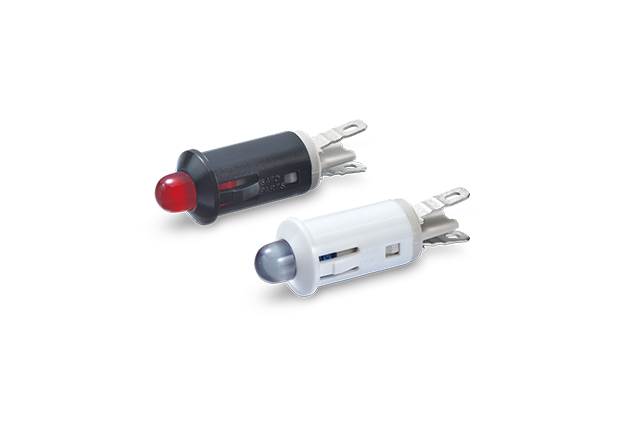

本体色	B (黒)、W (白)

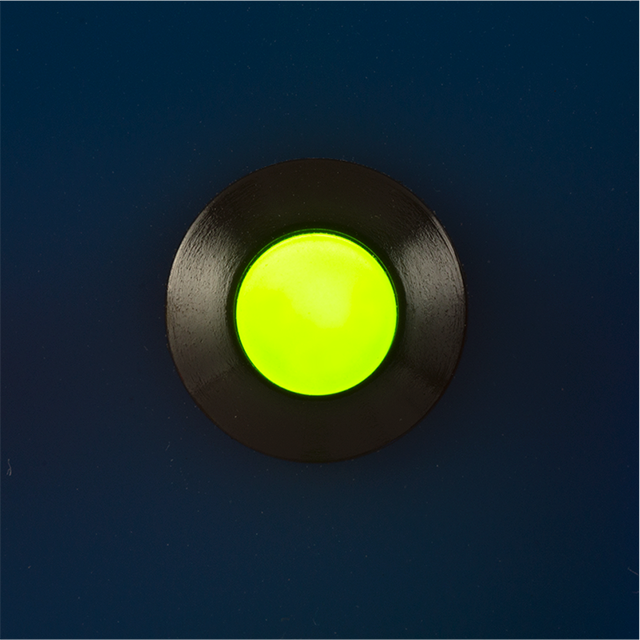

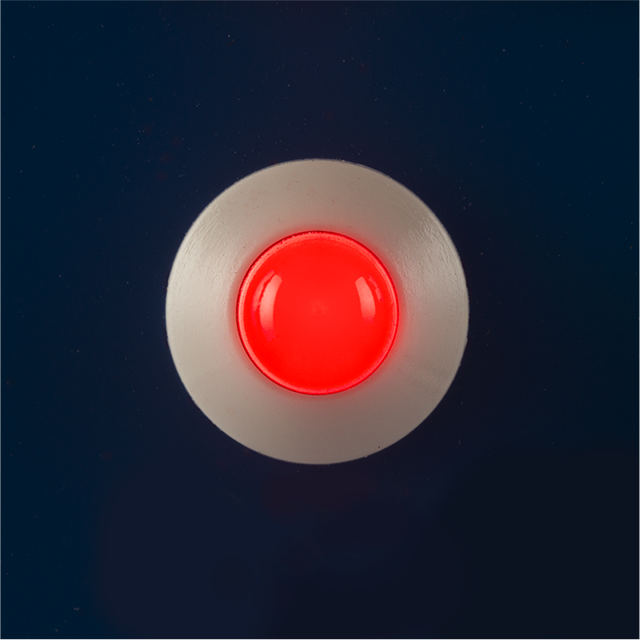

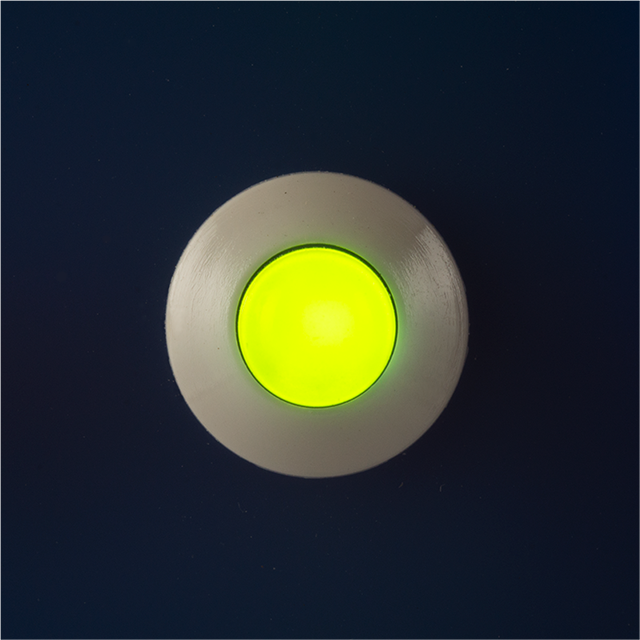

レンズ色	R (赤)、G (緑)、Y (黄)、BL (青)
パネル取付方式	ワンタッチ装着
取付板厚	0.5～2.0mm
商品概要	①BL(青)のレンズの色はクリアになります。Y(黄)の発光色はオレンジになります。その他はレンズ色と発光色は同じです。
使用上の注意	①本製品には保護抵抗は内蔵されておりませんので、使用電圧に合わせた保護抵抗を直列に接続してご使用ください。②接続の際は極性にご注意ください。③リード線を曲げる場合は底面より2mm以上のところで曲げ、はんだ付けは曲げ加工後に行ってください。

1．サトーパーツのLEDブラケットをご使用の際は、必ず保護抵抗を直列に挿入してください。(DB-100シリーズを除く)
 下図の基本回路及び計算式をご参照下さい。
2．LEDには極性がありますので、接続の際はご注意下さい。
3．パネル等への取付け、ご使用にあたっては、実条件でのご確認をお願いします。
4．LEDは半導体であり、静電気により壊れることがありますので、作業時は人体その他の静電気を逃がしたうえで
 お取扱い下さい。
