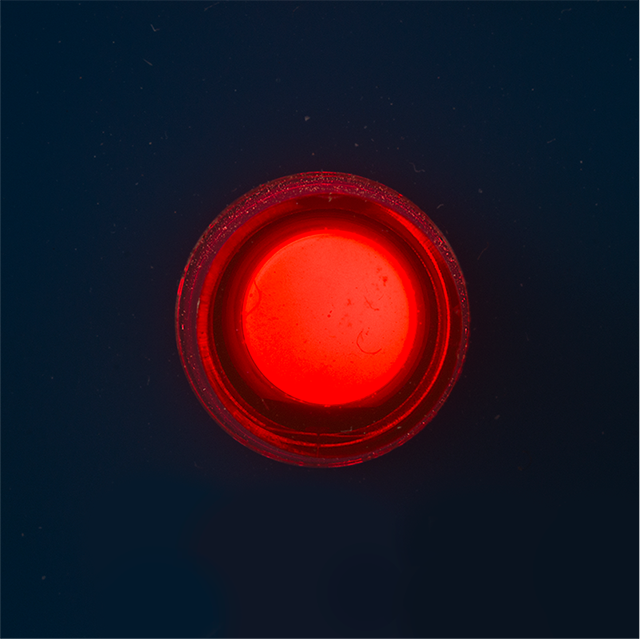

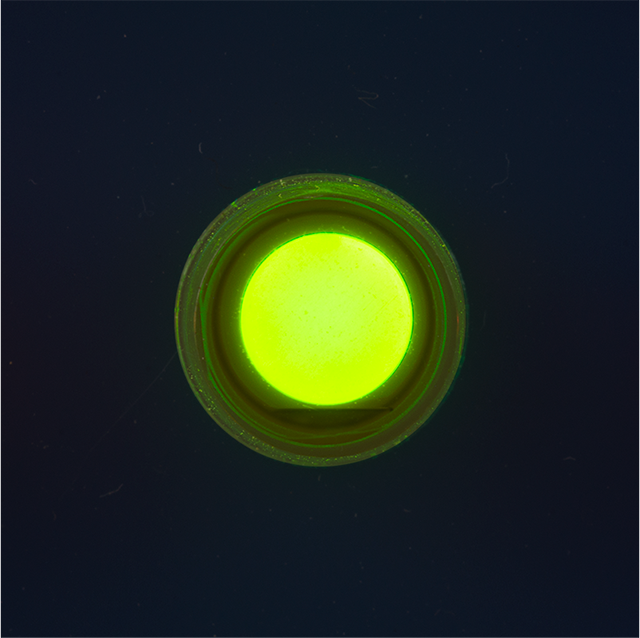

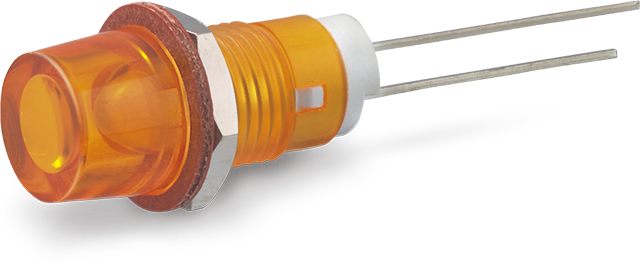

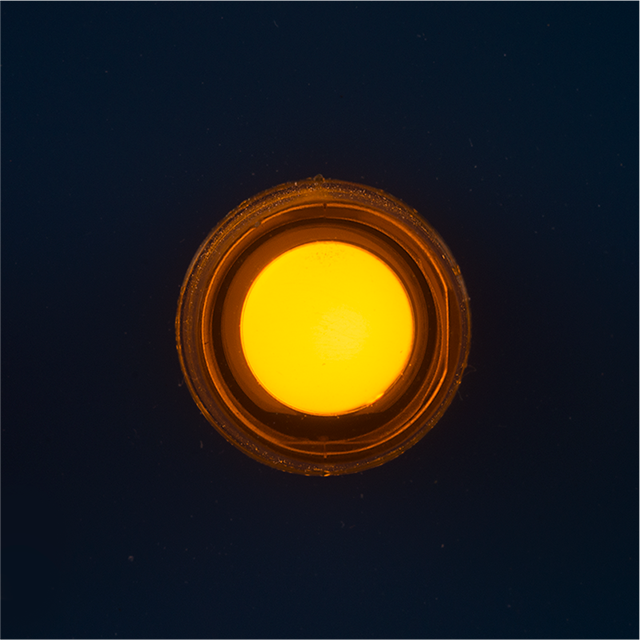

DB-7-F 日本製

  • DB-7-F-G_1_products.png
  • DB-7-F-G_light.png
  • DB-7-F-OR_1_products.png
  • DB-7-F-OR_light.png
  • DB-7-F-R_1_products.png
  • DB-7-F-R_light.png
  • DB-7-F-G_1_products.png
  • DB-7-F-G_light.png
  • DB-7-F-OR_1_products.png
  • DB-7-F-OR_light.png
  • DB-7-F-R_1_products.png
  • DB-7-F-R_light.png

丸型 レンズΦ8mm 凸型レンズ 樹脂本体 LED 表示灯 インジケーター

発注型番

  • 発注型番DB-7-F-[発光色]
  • ご注文例DB-7-F-R (赤でご注文の場合)

発光色

  • R

  • G

  • OR

基本情報

絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC500V (1分間)
本体材質 ポリカーボネート
主絶縁材 PBT
端子金具 LEDリード線 (□0.5)
本体色 R (赤)、G (緑)、OR (オレンジ)
パネル取付方式 ナット締め付け
取付板厚 3.0mm MAX
ナット締付トルク 0.3N・m
ナット二面幅 10mm
商品概要 ①発光色とレンズの色は同じです。
使用上の注意 ①本製品には保護抵抗は内蔵されておりませんので、使用電圧に合わせた保護抵抗を直列に接続してご使用ください。②接続の際は極性にご注意ください。③リード線を曲げる場合は底面より2mm以上のところで曲げ、はんだ付けは曲げ加工後に行ってください。
