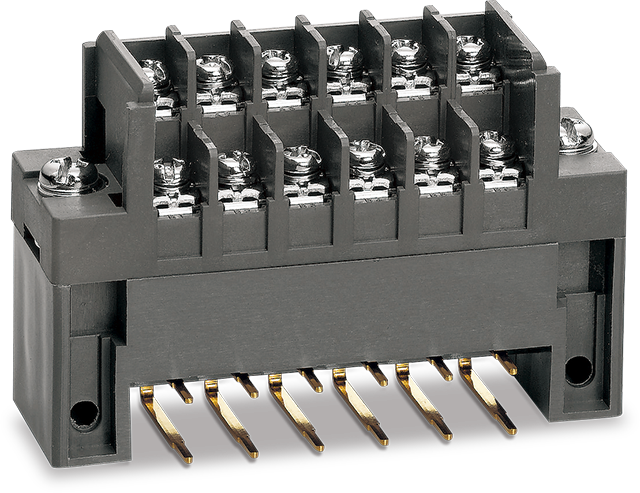

ML-100-AS 日本製

  • ML-100-AS_1_products.png
  • ML-100-AS_1_products.png
  • 端子間ピッチ7.62mm
  • 2ピース端子台
  • プリント基板用

ねじ式端子台 端子間ピッチ7.62mm 2ピース ツーピース コネクタ ライトアングル 基板用 基板実装 ディスクリート PBT フリー端子ねじ はんだ付け パネル取り付け UL 94V-0

発注型番

  • 発注型番ML-100-AS-[極数]
  • ご注文例ML-100-AS-12P (12Pでご注文の場合)

基本情報

定格 250V-7A
絶縁抵抗 DC500V、1000MΩ以上
耐電圧 AC2000V (1分間)
接触抵抗 (初期値) 10mΩ以下
取得規格 UL規格
極数 (P) 12、20、36
絶縁材 PBT (UL94V-0)
端子ねじ 角座金付ねじ (M3×7.2) 、端子ねじ締付トルク 0.5N・m
定格適合電線 0.75㎟ (AWG18)
使用可能電線範囲 2㎟~0.32㎟ (AWG14~AWG22)
端子金具 ライトアングルPC端子
本体色 GY (グレー)
取付方式 ねじ止め
商品概要 ①本体に端子番号の表示があります。
使用上の注意 ①規格品としてご使用の場合は、規格上の制約等をご確認ください。②電線を接続せずに端子ねじを締めつける場合は、0.2~0.3N・mのトルクで締めつけてください。 ③ねじ締めにインパクトドライバーを使用するとねじ部破損の恐れがありますので使用しないでください。 ④電線接続の際は強く締めすぎるとねじ部破損の恐れがありますので、締付トルクを守ってください。
