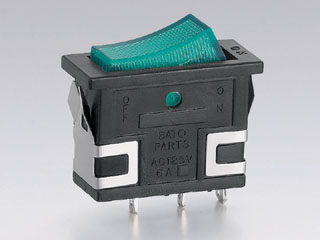

SW-62W 日本製 中止品
照光式ロッカースイッチ 単極単投 ON-OFF ネオンランプ はんだ付け パネル取り付け ワンタッチ
発注型番
- 発注型番SW-62W-[本体色]-[操作部色]
- ご注文例SW-62W-CR-R (本体色クリーム・操作部色赤でご注文の場合)
本体色
-
B
-
CR
操作部色
-
R
-
G
-
OR
-
C
基本情報
| 回路 | 単極単投 |
|---|---|
| スイッチ特性 | ON-OFF |
| 定格 | AC125V-6A (抵抗負荷) |
| 絶縁抵抗 | DC500V、100MΩ以上 |
| 耐電圧 | AC1000V (1分間) |
| 接触抵抗 (初期値) | 20mΩ以下 |
| 電気的寿命 (定格負荷) | 20000回以上 |
| 機械的寿命 | 30000回以上 |
| 寿命 | 使用電圧AC100V : 20000時間以上、AC110V : 15000時間以上、AC125V : 8000時間以上 (ネオン管寿命 : 連続点灯) |
| パネル取付方式 | ワンタッチ装着 |
| 主絶縁材 (本体) | 不飽和ポリエステル (UL94V-0) |
| 主絶縁材 (操作部) | ポリカーボネート (UL94V-2) |
| 端子金具 | はんだ付け用端子 |
| 本体色 | B (黒)､CR (クリーム) |
| 操作部色 | R (赤)、G (緑)、OR (オレンジ)、C (透明) |
| 取付板厚 | t1.0～t3.5 |
| 使用上の注意 | ①はんだ処理時はOFFの状態にしてください。②端子は曲げないで使用してください。 |
