DB-18-F 日本製 新製品
- 2色発光

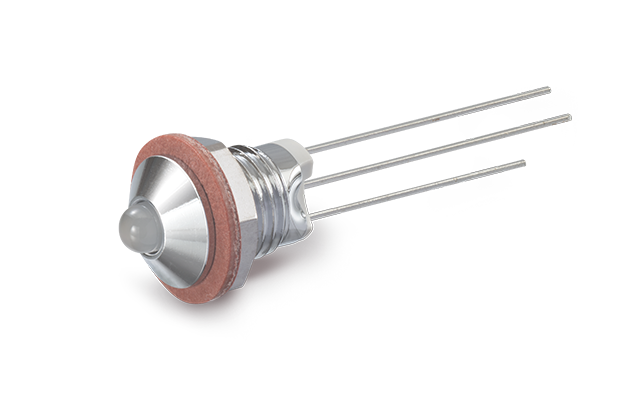

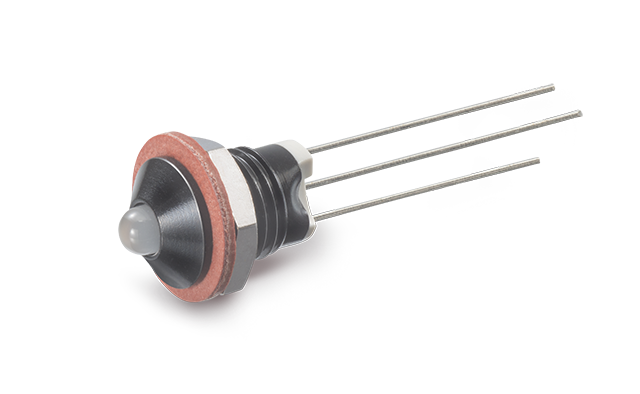

丸型 Φ5mm砲弾型LEDレンズ 金属本体 低背 LED 2色発光 表示灯 インジケーター
発注型番
- 発注型番DB-18-F-[本体色]
- ご注文例DB-18-F-CH (本体色クロームでご注文の場合)
本体色
-
B
-
CH
レンズ色
-
W

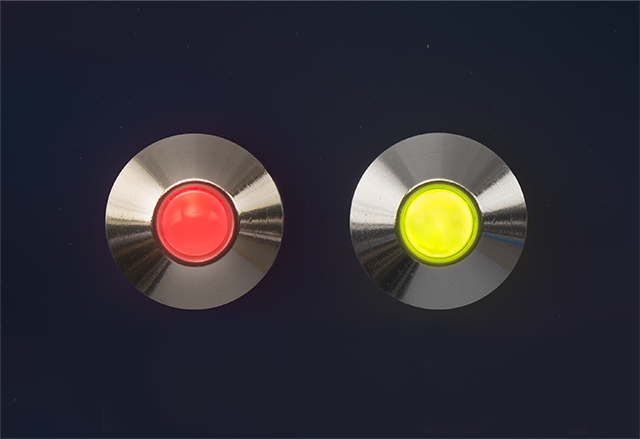

※赤、緑の2色発光となります
基本情報
| 絶縁抵抗 | DC500V、100MΩ以上 |
|---|---|
| 耐電圧 | AC500V (1分間) |
| 本体材質 | クローム : 黄銅、黒色 : 黄銅 |
| 主絶縁材 | PBT |
| 端子金具 | LEDリード線 (□0.5) |
| 本体色 | B (黒)、CH (クローム) |
| レンズ色 | 白 (赤、緑2色発光) |
| パネル取付方式 | ナット締め付け |
| 取付板厚 | 1.5mm MAX |
| ナット締付トルク | 0.7N・m |
| ナット二面幅 | 9.0mm |
| 商品概要 | ①素子色は白で発光色は赤又は緑です。 |
| 使用上の注意 | ①本製品には保護抵抗は内蔵されておりませんので、使用電圧に合わせた保護抵抗を直列に接続してご使用ください。②接続の際は極性にご注意ください。③リード線を曲げる場合は底面より2mm以上のところで曲げ、はんだ付けは曲げ加工後に行ってください。 |
使用上の注意事項
1．サトーパーツのLEDブラケットをご使用の際は、必ず保護抵抗を直列に挿入してください。(DB-100シリーズを除く)
下図の基本回路及び計算式をご参照下さい。
2．LEDには極性がありますので、接続の際はご注意下さい。
3．パネル等への取付け、ご使用にあたっては、実条件でのご確認をお願いします。
4．リード曲げは根元から2mm以上のところで曲げ、はんだ付けは曲げたあとに行って下さい。
5．LEDは半導体であり、静電気により壊れることがありますので、作業時は人体その他の静電気を逃がしたうえで
お取扱い下さい。
下図の基本回路及び計算式をご参照下さい。
2．LEDには極性がありますので、接続の際はご注意下さい。
3．パネル等への取付け、ご使用にあたっては、実条件でのご確認をお願いします。
4．リード曲げは根元から2mm以上のところで曲げ、はんだ付けは曲げたあとに行って下さい。
5．LEDは半導体であり、静電気により壊れることがありますので、作業時は人体その他の静電気を逃がしたうえで
お取扱い下さい。
