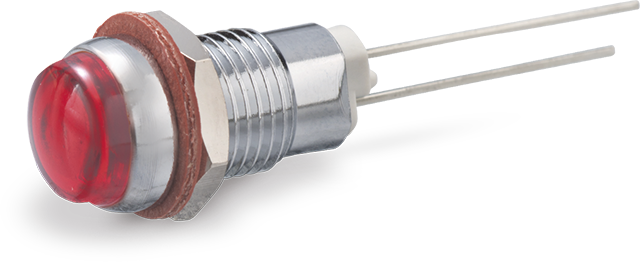

• R

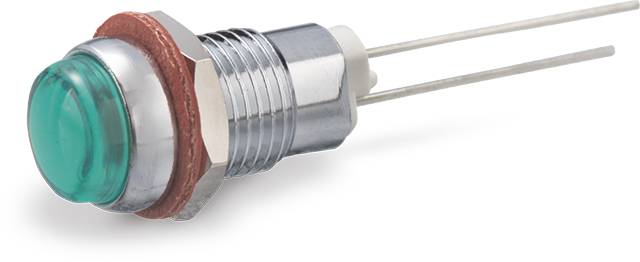

• G

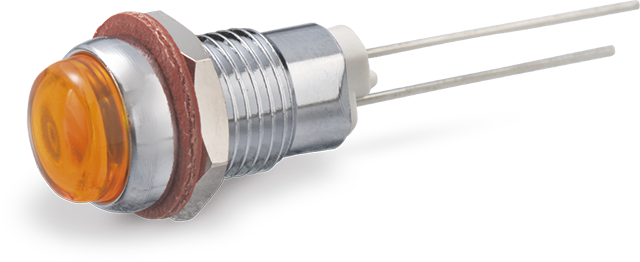

• OR


絶縁抵抗	DC500V、100MΩ以上
耐電圧	AC500V (1分間)
本体材質	黄銅
主絶縁材	PBT
端子金具	LEDリード線 (□0.5)
本体色	CH (クローム)

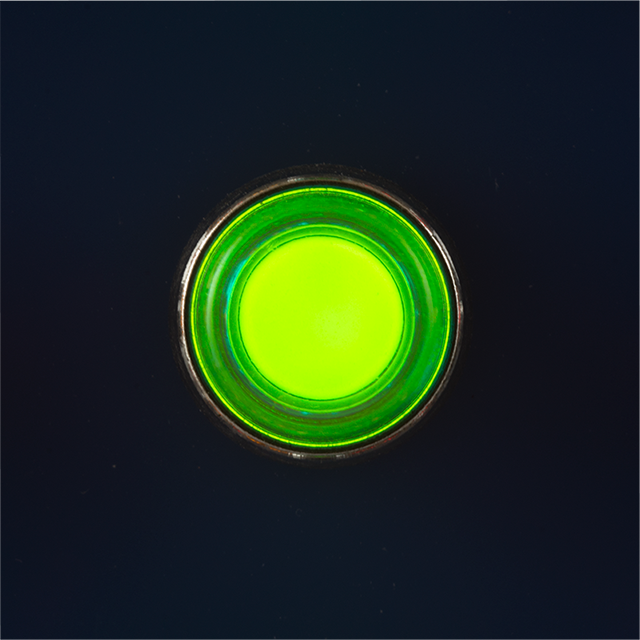

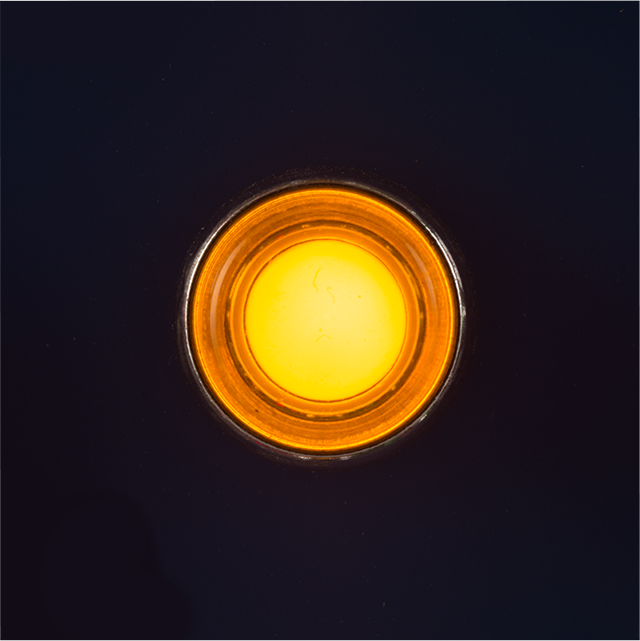

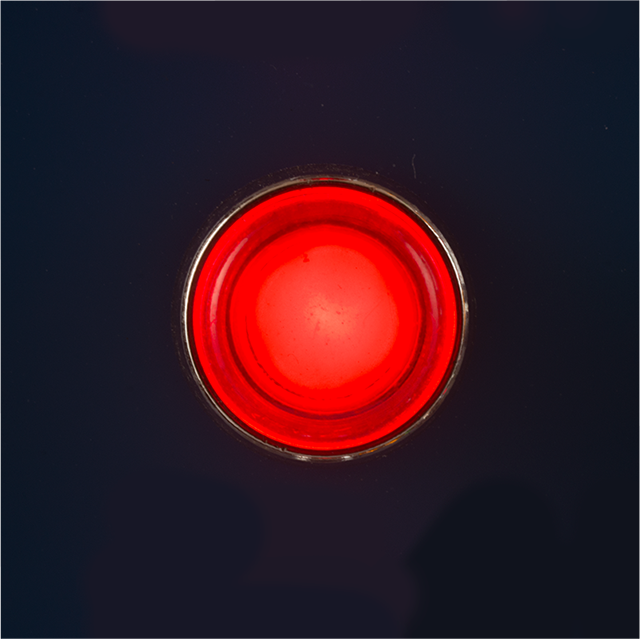

発光色	R (赤)、G (緑)、OR (オレンジ)
パネル取付方式	ナット締め付け
取付板厚	1.5mm～3.5mm
ナット締付トルク	0.7N・m
ナット二面幅	10mm
商品概要	①発光色とレンズの色は同じです。
使用上の注意	①本製品には保護抵抗は内蔵されておりませんので、使用電圧に合わせた保護抵抗を直列に接続してご使用ください。②接続の際は極性にご注意ください。③リード線を曲げる場合は底面より2mm以上のところで曲げ、はんだ付けは曲げ加工後に行ってください。

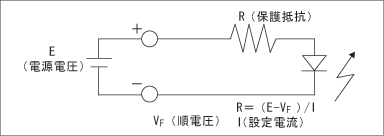

1．サトーパーツのLEDブラケットをご使用の際は、必ず保護抵抗を直列に挿入してください。(DB-100シリーズを除く)
 下図の基本回路及び計算式をご参照下さい。
2．LEDには極性がありますので、接続の際はご注意下さい。
3．パネル等への取付け、ご使用にあたっては、実条件でのご確認をお願いします。
4．リード曲げは根元から2mm以上のところで曲げ、はんだ付けは曲げたあとに行って下さい。
5．LEDは半導体であり、静電気により壊れることがありますので、作業時は人体その他の静電気を逃がしたうえで
 お取扱い下さい。
