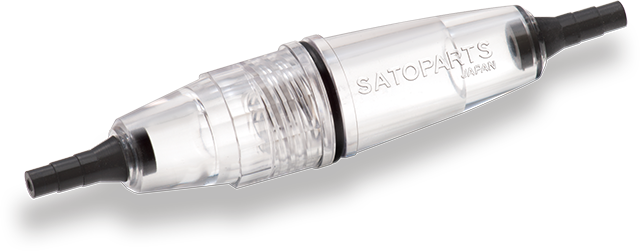

F-810 日本製

  • F-810_1_products.png
  • F-810_1_products.png
  • 中継型
  • ねじ式
  • 防塵・防水 (IP66)

ヒューズホルダー 管ヒューズ Φ6.4×30mm Φ6.35×30mm 中継 インライン はんだ付け 防水 防塵 IP66 透明 二条ねじ

発注型番

  • 発注型番F-810
  • ご注文例F-810

結線例

スプリングの無い結線のため、電線の張力による不導通となりません。
F-800 F-810_USE01.png

適合ヒューズ管サイズ

Φ6.4mm×30mm
Φ6.35mm×30mm

基本情報

定格 250V-7A (容易に触れることが出来る機器外部では50V MAX.)
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC2000V (1分間)
保護等級 IP66
主絶縁材 ポリカーボネート (UL94V-2)
端子金具 はんだ付け用端子
接続電線 0.75㎟ 以下、仕上り外径1.5mm - 2.8mm (電線外径にあわせグロメットを切断してご使用下さい)
本体色 C (透明)
使用上の注意 ①配線は、「[ヒューズホルダー取扱い注意事項]」を参照し、正しく行ってください。また、ご使用の際には、束線等により内部端子の動きを妨げないようにしてください。また、配線後端子にリード線の張力が加わらないよう周囲の配線等にご注意ください。②防水カプセルとしてご使用をお考えのお客様は、[F-800-C]、[F-810-C]をご使用ください。
注意事項 ①感電の危険がありますので電圧がかかった状態でヒューズホルダーのキャップを開けないで下さい。②ヒューズとの接触が不安定となり異常発熱・発火の原因となりますのでクリップは変形させないでご使用下さい。③はんだ付け作業はヒューズ管との接触部となるクリップ内側にフラックスが付着しない様に行って下さい。もし、付着した場合はアルコールでフラックスをふき取って下さい。④ヒューズ管の装着及びヒューズクリップの組込みははんだ付け後、製品が十分に冷めてから行ってください。⑤水中での使用はできません。⑥ご使用条件によっては水が浸入することがあります。十分ご確認のうえ、ご使用ください。⑦直射日光が当たる場所、屋外でのご使用は避けてください。⑧周囲の温度変化により内部が結露する場合があります。結露を取り除くか周囲の温度変化が少ないところで使用するようにしてください。⑨溶剤や油の種類によっては、製品に溶解が生じる場合がありますので十分ご注意ください。⑩グロメットに電線を通す時はグロメットを押さえて通してください。
