ND-2 日本製 新製品

  • ND-2_products_repre.png

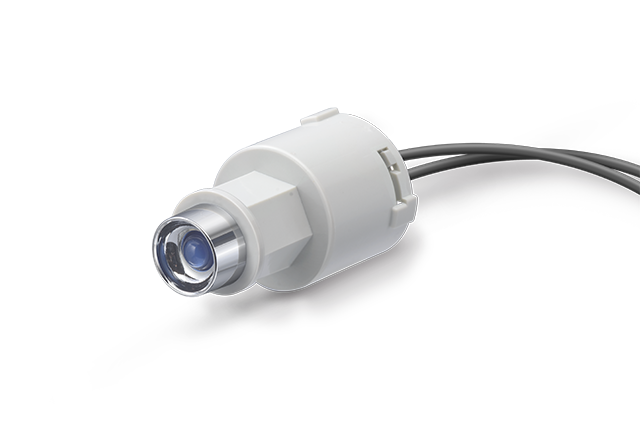

  • ND-2-1-CHBL_products.png
  • ND-2-CHBL_products_dia.png
  • ND-2-1-BG_products.png
  • ND-2-BG_products_dia.png
  • ND-2-1-CHOR_products.png
  • ND-2-CHOR_products_dia.png
  • ND-2-1-BR_products.png
  • ND-2-BR_products_dia.png
  • ND-2-1-CHW_products.png
  • ND-2-CHW_products_dia.png

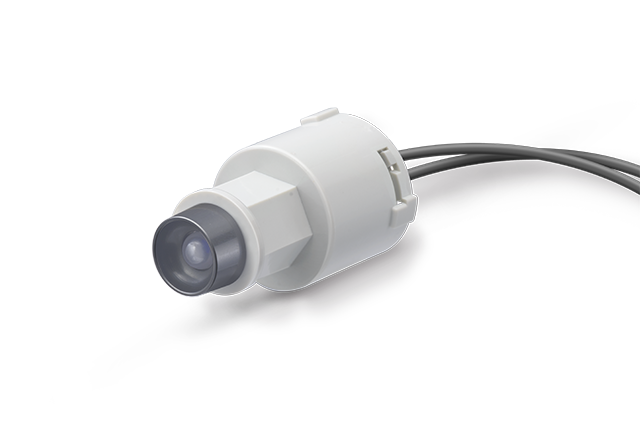

  • ND-2-1-BWBL_products.png
  • ND-2-BWBL_products_dia.png
  • ND-2-1-CHWG_products.png

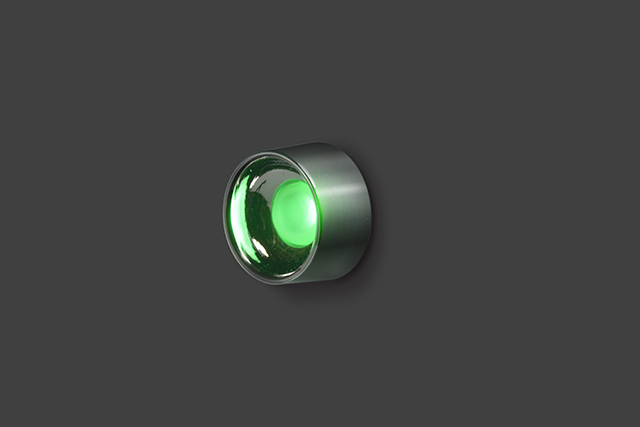

  • ND-2-CHWG_products_dia.png
  • ND-2-1-BWOR_products.png

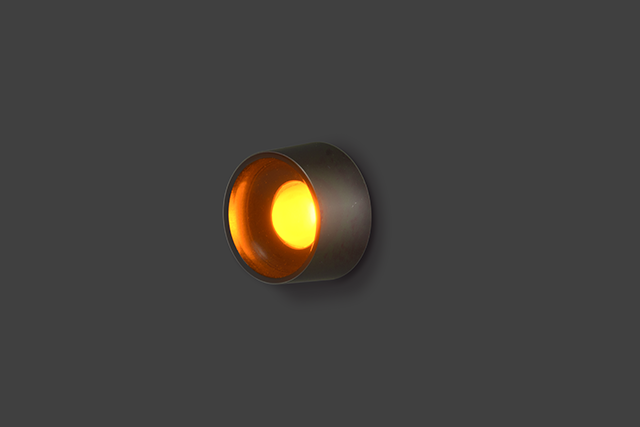

  • ND-2-BWOR_products_dia.png
  • ND-2-1-CHWR_products.png
  • ND-2-CHWR_products_dia.png
  • ND-2_products_repre.png
  • ND-2-1-CHBL_products.png
  • ND-2-CHBL_products_dia.png
  • ND-2-1-BG_products.png
  • ND-2-BG_products_dia.png
  • ND-2-1-CHOR_products.png
  • ND-2-CHOR_products_dia.png
  • ND-2-1-BR_products.png
  • ND-2-BR_products_dia.png
  • ND-2-1-CHW_products.png
  • ND-2-CHW_products_dia.png
  • ND-2-1-BWBL_products.png
  • ND-2-BWBL_products_dia.png
  • ND-2-1-CHWG_products.png
  • ND-2-CHWG_products_dia.png
  • ND-2-1-BWOR_products.png
  • ND-2-BWOR_products_dia.png
  • ND-2-1-CHWR_products.png
  • ND-2-CHWR_products_dia.png
  • 次世代表示灯
  • チップLED
  • 電圧フリー
  • 極性フリー

丸形LED表示灯 インジケータランプ 金属フード 小型 金属本体 メタル 5V-60V AC/DC 90V-220V AC/DC リード線(AWG24) ねじ固定 φ8.1mm取付け穴 φ8

発注型番

  • 発注型番ND-2-[使用電圧指定]-[本体色][レンズ色]※
  • ご注文例ND-2-1-CHR(使用電圧5V-60V AC/DC、本体色クローム、レンズ色赤でご注文の場合)
  • ND-2-2-BWG(使用電圧90V-220V AC/DC、本体色黒、レンズ色白、※緑発光でご注文の場合)

本体色

  • B

  • CH

レンズ色および発光色

  • R

  • G

  • OR

  • BL

  • W

※レンズ色W(白)でR、G、OR、BL発光もあります

基本情報

使用電圧 ①5V~60V AC/DC、②90V~220V AC/DC
電流 ①1.3mA ~ 5.6mA(5V-60V)、②3.3mA ~ 5.6mA(90V-220V)
光源/光源色 チップLED(保護ダイオード内蔵)/白色
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC2000V (1分間)
本体材質 黒:アルミニウム、クローム:黄銅
主絶縁材 PBT
リード線 UL1430 AWG24 より線 ①黒(5V~60V AC/DC),②白(90V~220V AC/DC)
接続極性 なし
本体色 黒(B)、クローム(CH)
レンズ色/発光色 R(赤)/R(赤)、G(緑)/G(緑)、OR(オレンジ)/OR(オレンジ)、BL(青)/BL(青)、W(白)/W(白)、W(白)/R(赤)、W(白)/G(緑)、W(白)/OR(オレンジ)、W(白)/BL(青)
取付板厚 0mm~4mm
パネル取付方式 ねじ締め付け
ねじ締付トルク 0.4N・m
六角二面幅 10mm
商品概要 外付け抵抗が不要です。使用電圧範囲内の電圧回路にそのまま接続してご使用いただけます。白レンズでカラー発光する商品があります。
使用上の注意 製品の分解および改造はしないでください。本体内部で部品が可動する構造のため、動きの妨げになりますのでリード線に張力が加わらないよう配慮ください。レンズ部分を押すとレンズが前後に動きます。LEDは半導体であり、静電気により壊れることがありますので、作業時は人体その他の静電気を逃がしたうえでお取扱い下さい。
使用上のヒント 使用電圧範囲より低い電圧で点灯させると暗く点灯させることができます。
