SL-8000 日本製
- パネル貫通タイプ
- 撚線・単線・フェルール対応
スクリューレス端子台 チェック孔 ボタンカラー 撚線 単線 フェルール ファストン メールタブ 187タブ ナイロン はんだ付け パネル取り付け ワンタッチ 94V-0
発注型番
- 発注型番SL-8000-[ボタンカラー]
- ご注文例SL-8000-GY (ボタン色グレーでご注文の場合)
ボタンカラー
-
GY
-

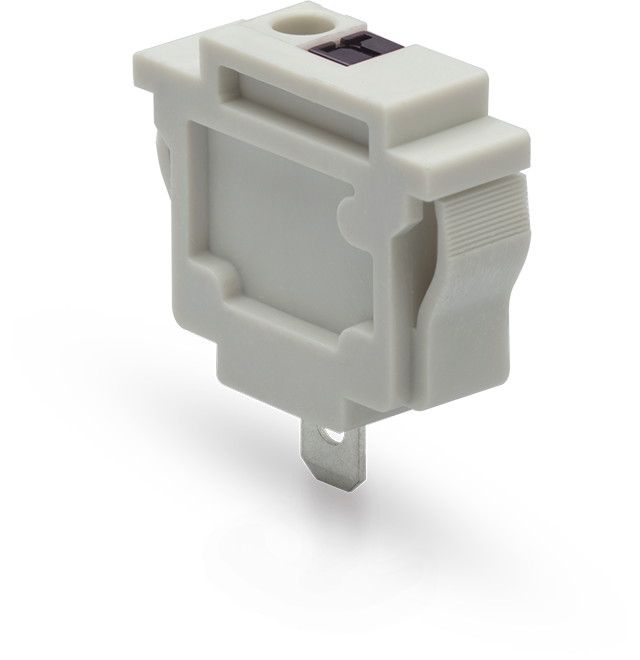

B
-

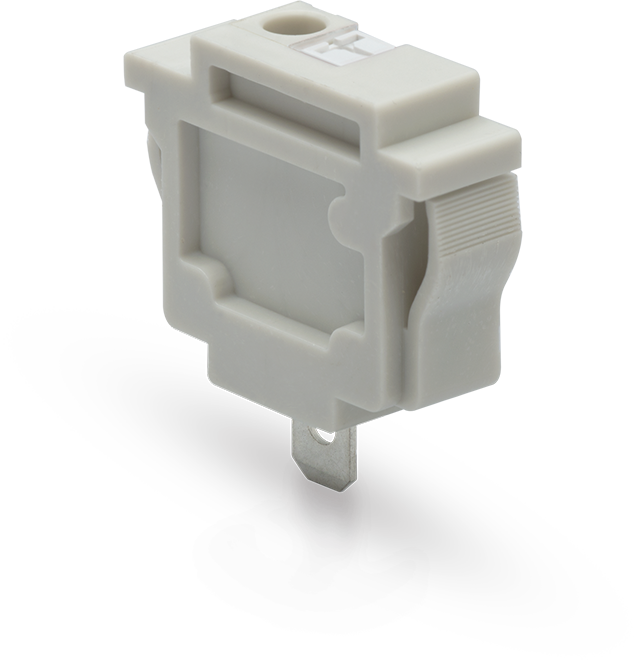

W
-

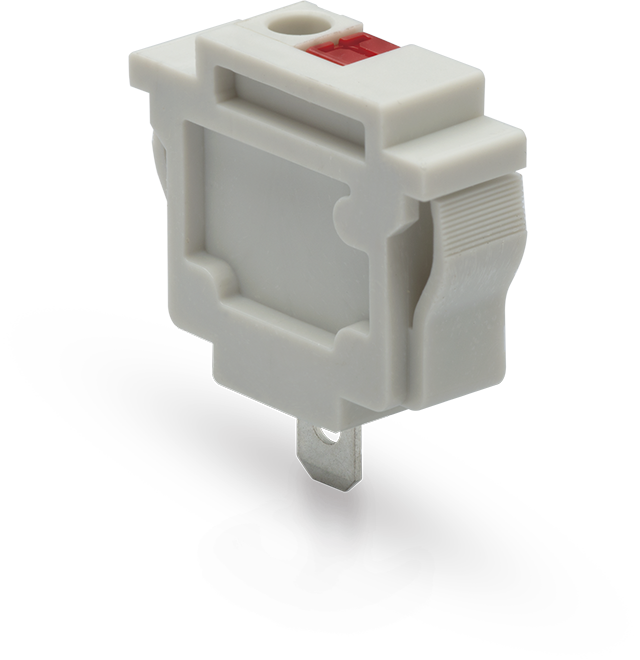

R
-
Y
-
G
-
BL
-

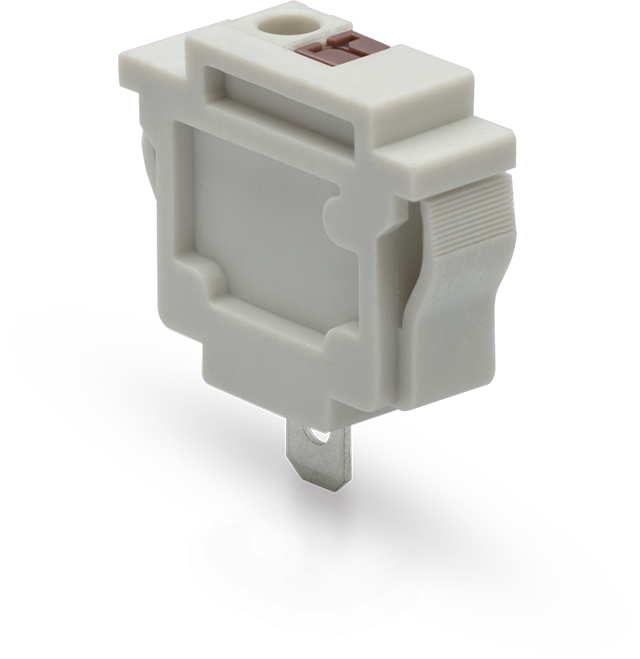

BR
全て標準色です
基本情報
| 定格 | 300V-10A |
|---|---|
| 絶縁抵抗 | DC500V、100MΩ以上 |
| 耐電圧 | AC2000V (1分間) |
| 主絶縁材 (本体) | ナイロン66 (UL94V-0) |
| 主絶縁材 (ボタン) | PPE (UL94V-0) |
| 定格電流適合電線 | 単線 : Φ1.2mm、撚線 : 1.25㎟ 素線径Φ0.18mm以上 |
| 使用可能電線範囲 | 単線 : Φ0.4mm～Φ1.2mm (AWG16～AWG26)、撚線 : 0.2㎟～1.25㎟ (AWG16～AWG24) 素線径Φ0.18mm以上、フェルール : 0.25㎟～0.5㎟(AWG20～AWG24) |
| 端子金具 | 187タブ(板厚0.5mm)兼用はんだ付け端子 |
| 標準剥き線長 | 9～10mm |
| 取付板厚 | 0.8mm～2.0mm |
| 本体色 | W (白) |
| 操作部色 | W (白)、GY (グレー)、B (黒)、R (赤)、Y (黄)、G (緑)、BL (青)、BR (茶) ※全て標準品です |
| 推奨適合工具 | マイナスドライバー(軸径Φ3mm、刃先幅2.6mm) ※ボタンを押し込めるものなら何でも可 |
| 商品概要 | ①1Pずつの販売商品です。 |
| 使用上の注意 | ①オプションパーツとしてSL-8000-EPがございます。SL-8000の両端に取り付けて、取付穴の隙間を目隠しするオプションプレートです 。本体に連結する機構はございませんので本体孔を大きく開けますと、端子間または両サイドにすき間が生じることがあります。 |
