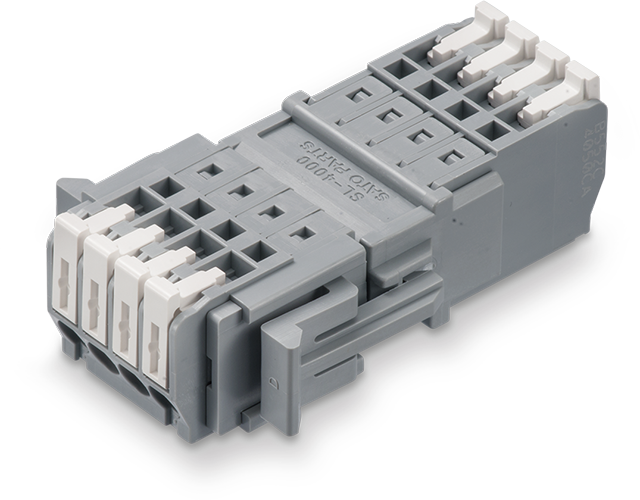

SL-4000-AS 日本製

  • SL-4000-AS_1_products.png
  • SL-4000-AS_1_products.png
  • 端子間ピッチ3.81mm
  • 撚線・単線対応
  • 2ピース端子台
  • ボタンロック機構
  • ワイドバリエーション

スクリューレス端子台 端子間ピッチ3.81mm ボタンロック ボタンカラー 中継用 2ピース ツーピース コネクタ ロックレバー 撚線 単線 ナイロン C-UL TUV 94V-0

発注型番

  • 発注型番SL-4000-AS-[極数]GY
  • ご注文例SL-4000-AS-2PGY (2Pでご注文の場合)

ボタンカラー特注

誤配線防止、結線作業の省力化に役立つ、ボタンカラー品を特注にて製作いたします。

ボタンカラー

  • W
    (標準色)

  • GY

  • B

  • R

  • Y

  • G

  • BL

  • BR

基本情報

定格 300V-5A 〔2P、3P、4P、5PはDC300V-5A〕
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC2000V (1分間)
総合接触抵抗 (初期値) 30mΩ以下
取得規格 UL規格 (フィールドワイヤリング対応)・CSA規格(C-UL)・TÜV規格 (IEC61984)
極数 (P) 2、3、4、5、8、10、12
チェック孔 有り
主絶縁材 (レセプタクル本体) ナイロン66 (UL94V-0)
主絶縁材 (ボタン) 変性PPE (UL94V-0)
定格適合電線 単線 : Φ0.8mm (AWG20)、撚線 : 0.5㎟ (AWG20) 素線径Φ0.18mm以上
使用可能電線範囲 単線 : Φ0.4mm~Φ1.2mm (AWG26~AWG16)、撚線 : 0.2㎟~1.25㎟ (AWG24~AWG16) 素線径Φ0.18mm以上
標準剥き線長 9mm
本体色 GY (グレー)
操作部色 W (白)、GY (グレー)、B (黒)、R (赤)、Y (黄)、G (緑)、BL (青)、BR (茶)
推奨適合工具 マイナスドライバー※ボタンを押し込める物なら何でも可
商品概要 ①出荷時にはSL-4000-APとSL-4000-AJが同数バラで出荷されます。②ボタンの動作を円滑にするため、ボタンにフッ素樹脂を塗布しております。ボタン操作部の凹箇所等にこのフッ素樹脂が集中して滞留することにより白い異物が付着した様に見えることがありますが、品質には問題ありません。
使用上の注意 ①規格品としてご使用の場合は、規格上の制約等をご確認ください。
