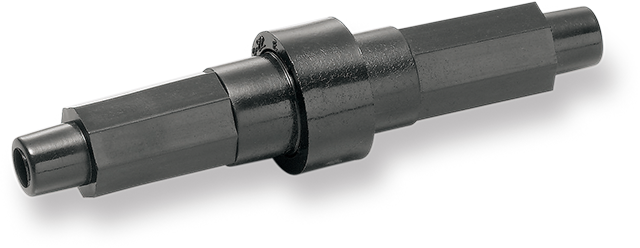

F-22
-
定格250V-10A
中継用
ヒューズ管サイズ：φ6.4mm×30mm
キャップ：バヨネット式
端子：はんだ付け用
取付け：固定なし

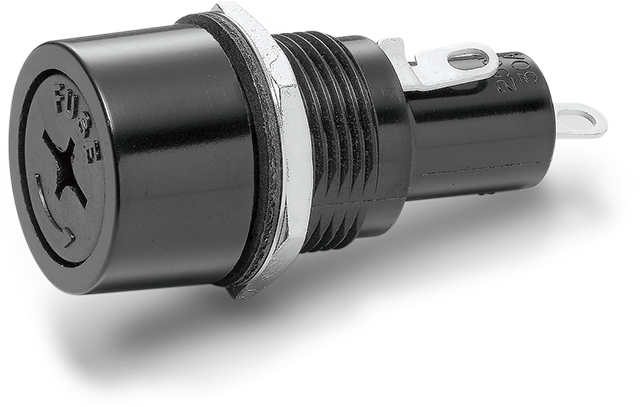

F-30
-
定格250V-30A
パネル貫通
ヒューズ管サイズ：φ10.31mm×38.1mm
キャップ：ねじ式、ドライバーピット付き※工具を使用しないと開けられない安全構造
端子：はんだ付け用
取付け：ナットで固定 取付け穴：φ24.2mm
F-31
-
定格250V-30A
パネル貫通
ヒューズ管サイズ：φ15mm×50mm
キャップ：ねじ式
端子：はんだ付け用
取付け：ナットで固定 取付け穴：φ32.5mm

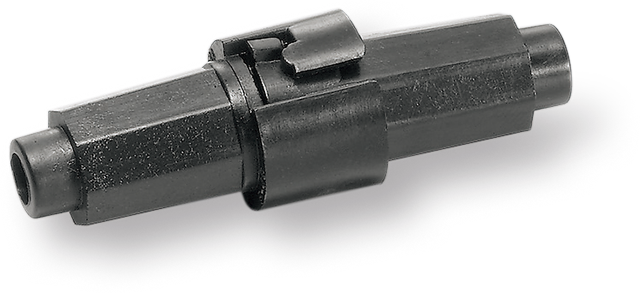

F-45
-
定格125V-7A
中継用
ヒューズ管サイズ：φ5.2mm×20mm
キャップ：バヨネット式
端子：はんだ付け用
取付け：固定なし

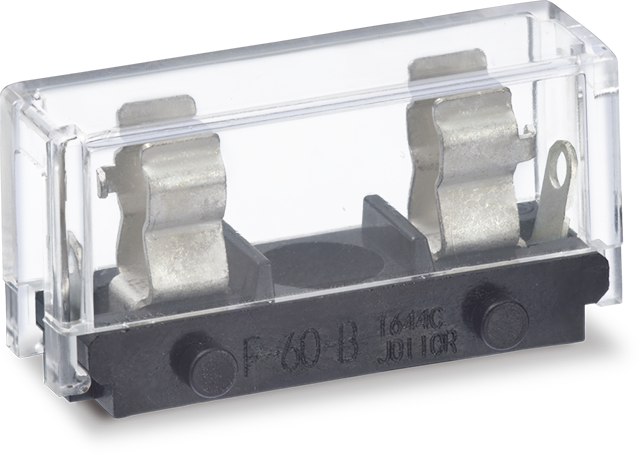

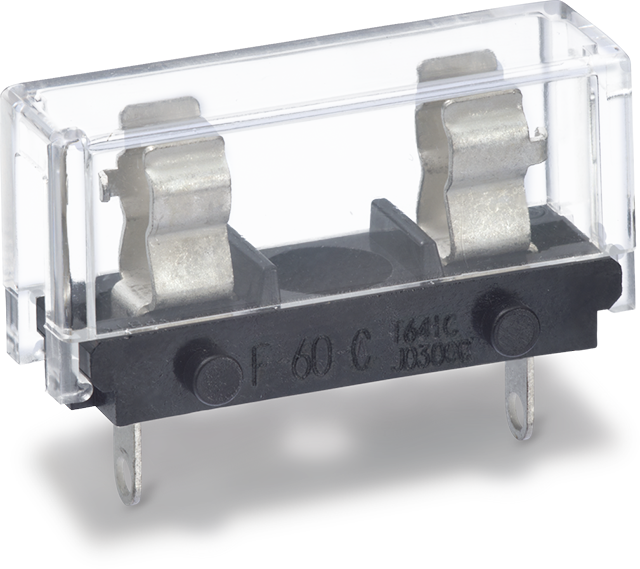

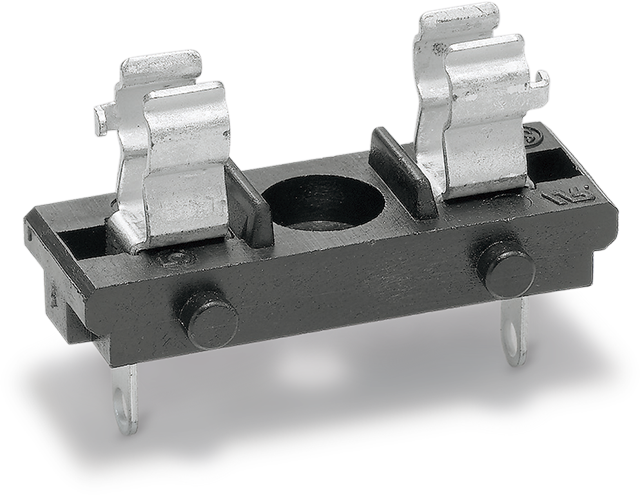

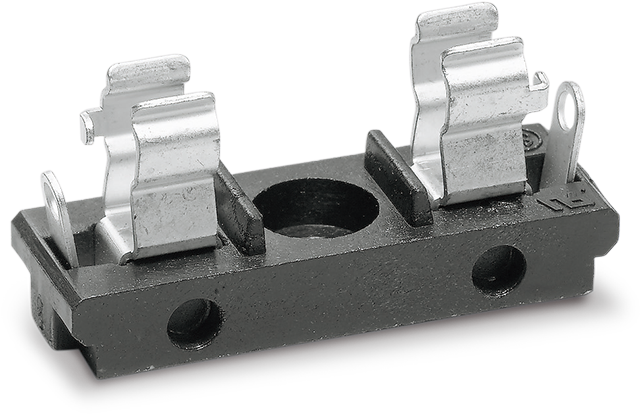

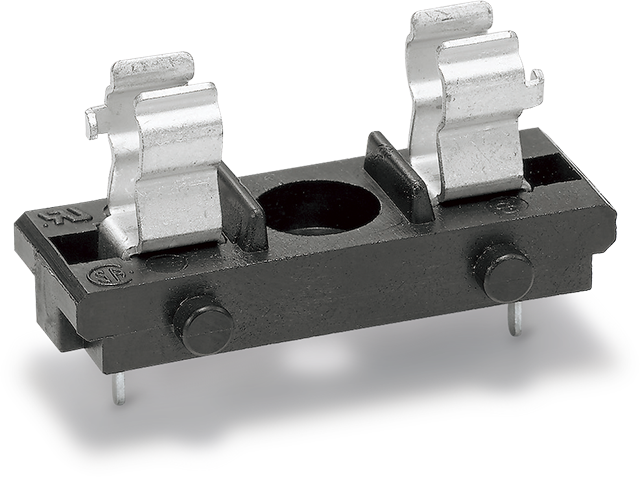

F-60
-

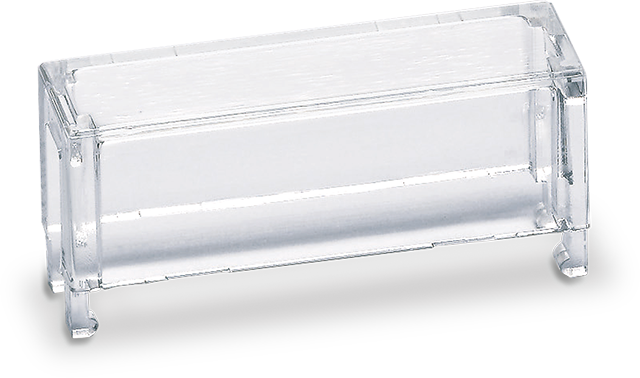

F-60用透明カバー
-
定格125V-5A
プリント基板用 水平配置 極数：1P（連結して多極化が可能）
ヒューズ管サイズ：φ5.2mm×20mm
端子：PC端子
認証規格：UL、CSA
-
定格125V-5A
＜セット品＞プリント基板用 水平配置 極数：1P（連結して多極化が可能） カバー付き
ヒューズ管サイズ：φ5.2mm×20mm
端子：PC端子
認証規格：UL、CSA
-
定格125V-5A
パネル取付け 水平配置 極数：1P（連結して多極化が可能）
ヒューズ管サイズ：φ5.2mm×20mm
端子：はんだ付け用端子
取付け：パネルにねじで固定
認証規格：UL、CSA
-
定格125V-5A
＜セット品＞パネル取付け 水平配置 極数：1P（連結して多極化が可能） カバー付き
ヒューズ管サイズ：φ5.2mm×20mm
端子：はんだ付け用端子
取付け：パネルにねじで固定
認証規格：UL、CSA
-
定格125V-5A
パネル取付け 水平配置 極数：1P（連結して多極化が可能）
ヒューズ管サイズ：φ5.2mm×20mm
端子：はんだ付け用端子(裏面)
取付け：パネルにねじで固定
認証規格：UL、CSA
-
定格125V-5A
＜セット品＞パネル取付け 水平配置 極数：1P（連結して多極化が可能） カバー付き
ヒューズ管サイズ：φ5.2mm×20mm
端子：はんだ付け用端子(裏面)
取付け：パネルにねじで固定
認証規格：UL、CSA
F-70
-
定格250V-30A
パネル貫通
ヒューズ管サイズ：φ6.35mm×31.8mm
キャップ：バヨネット式
端子：はんだ付け用 取付け：ナットで固定 取付け穴：φ16.2mm
認証規格：UL、CSA

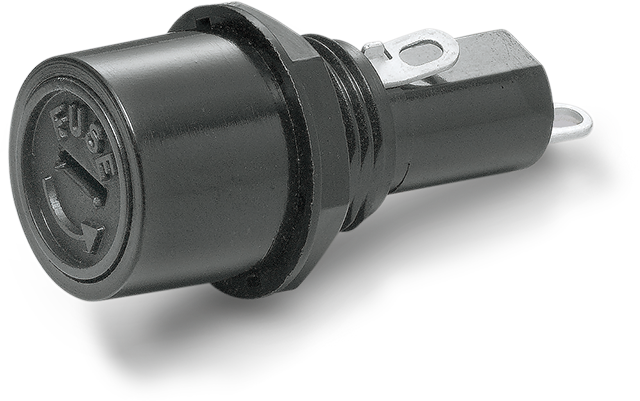

F-75
-
定格250V-10A
パネル貫通
ヒューズ管サイズ：φ5.2mm×20mm
キャップ：ねじ式 ドライバーピット付き※工具を使用しないと開けられない安全構造
端子：はんだ付け用 取付け：ナットで固定 取付け穴：φ13.2mm（二面カット）
F-95
-
定格250V-10A
パネル貫通
ヒューズ管サイズ：φ6.4mm×30mm
キャップ：バヨネット式
端子：はんだ付け用 取付け：ナットで固定 取付け穴：φ15.2mm

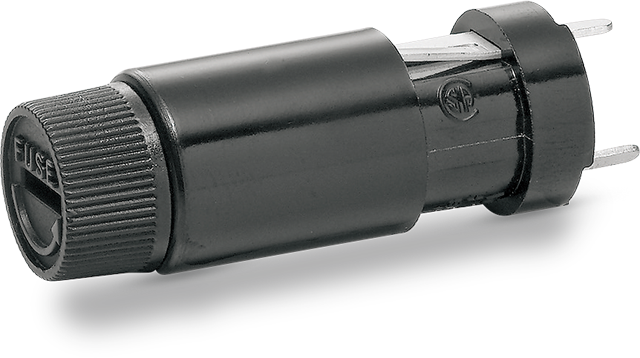

F-100
-
定格250V-10A
プリント基板用 垂直配置 極数：1P
ヒューズ管サイズ：φ5.2mm×20mm
キャップ：バヨネット式、ドライバーピット付き
認証規格：UL、CSA

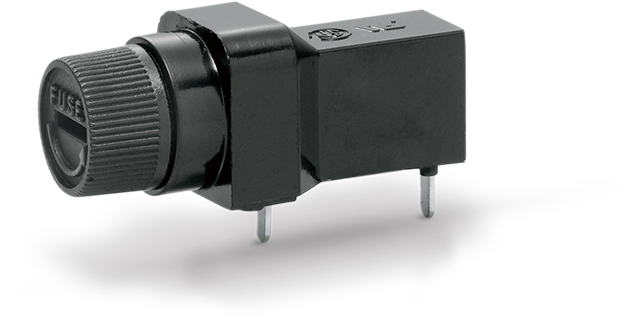

F-105
-
定格250V-10A
プリント基板用 水平配置 極数：1P
ヒューズ管サイズ：φ5.2mm×20mm
キャップ：バヨネット式、ドライバーピット付き
認証規格：UL、CSA

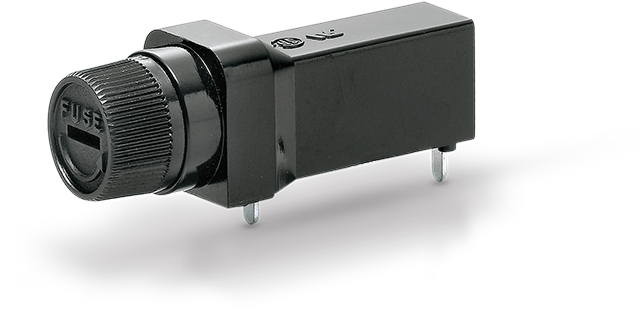

F-110
-
定格250V-10A
プリント基板用 水平配置 極数：1P
ヒューズ管サイズ：φ6.4mm×30mm、φ6.35mm×30mm、φ6.35mm×31.8mm
キャップ：バヨネット式、ドライバーピット付き
認証規格：UL、CSA

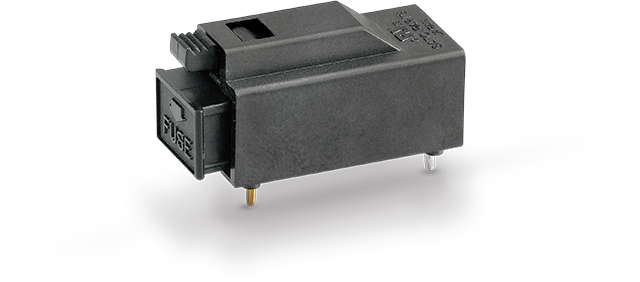

F-115
-
定格250V-6A
プリント基板用 水平配置 極数：1P
ヒューズ管サイズ：φ5.2mm×20mm
キャップ：ワンタッチ式
認証規格：UL、CSA(C-UL)

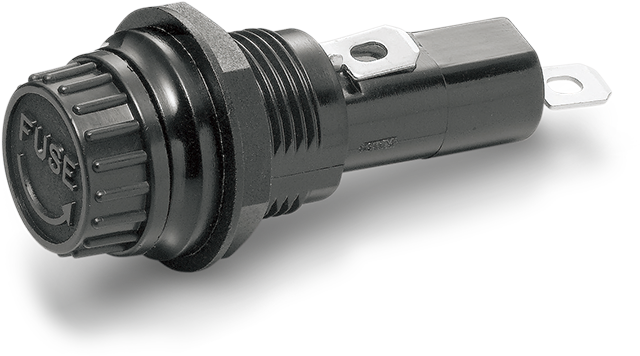

F-120
-
定格250V-10A
パネル貫通
ヒューズ管サイズ：φ6.4mm×30mm、φ6.35mm×30mm、φ6.35mm×31.8mm
キャップ：ねじ式
端子：はんだ付け兼用187タブ(板厚0.5mm) 取付け：ナットで固定 取付け穴：φ15mm（二面カット）
認証規格：UL、CSA

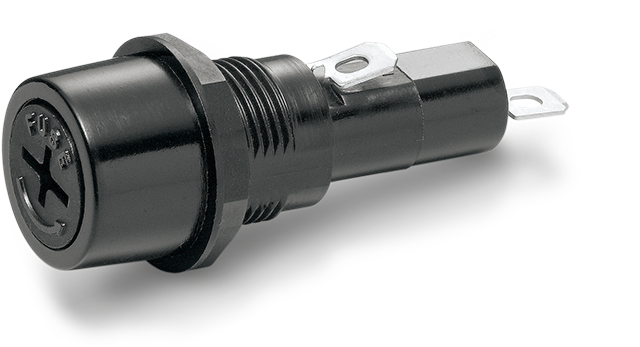

F-130
-
定格250V-10A
パネル貫通
ヒューズ管サイズ：φ6.4mm×30mm、φ6.35mm×30mm、φ6.35mm×31.8mm
キャップ：ねじ式、ドライバーピット付き※工具を使用しないと開けられない安全構造
端子：はんだ付け兼用187タブ(板厚0.5mm) 取付け：ナットで固定 取付け穴：φ15mm（二面カット）
認証規格：UL、CSA

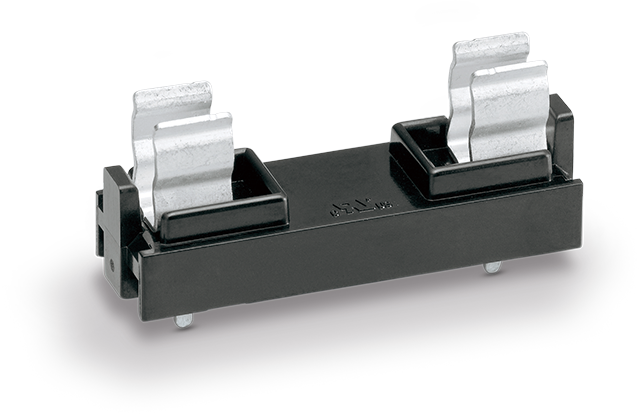

F-200
-
F-200-N用透明カバー
-
定格250V-10A
プリント基板用 水平配置 極数：1P
ヒューズ管サイズ：φ6.4mm×30mm、φ6.35mm×30mm、φ6.35mm×31.8mm
端子：はんだ付け用
認証規格：UL、CSA(C-UL)

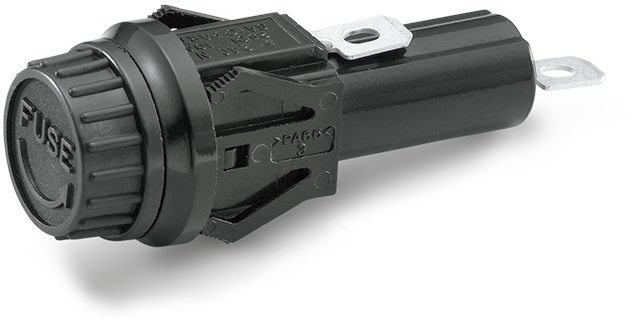

F-240
-
定格250V-10A
パネル貫通
ヒューズ管サイズ：φ6.4mm×30mm、φ6.35mm×30mm、φ6.35mm×31.8mm
キャップ：ねじ式
端子：はんだ付け兼用187タブ(板厚0.5mm) 取付け：ワンタッチで固定 取付け穴：四角穴
認証規格：UL、CSA(C-UL)

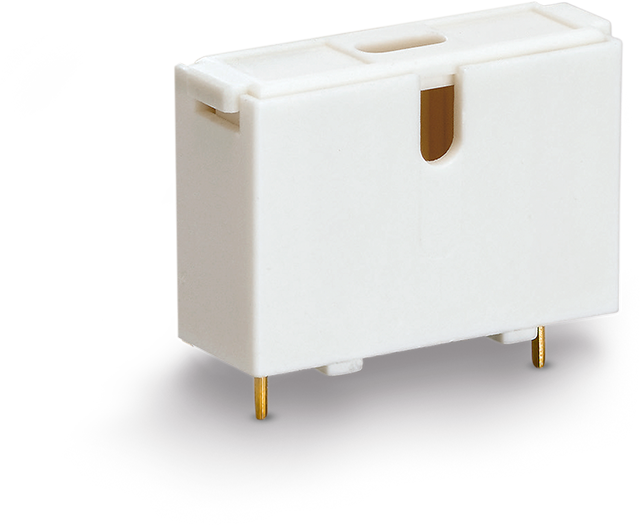

F-300
-
定格250V-5A
プリント基板用 水平配置 極数：1P、2P、3P
ヒューズ管サイズ：φ5.2mm×20mm
ヒューズキャリアカバー付き※ヒューズ管に触れずにホルダーに着脱できます
認証規格：UL、CSA

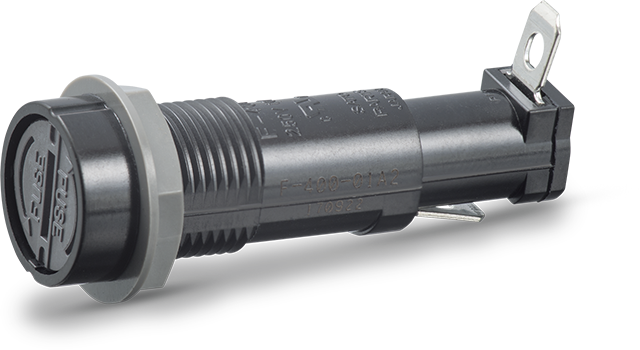

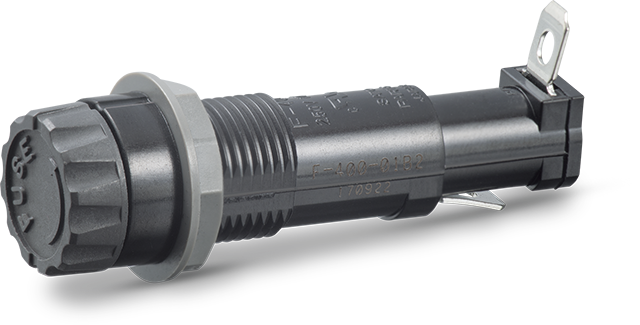

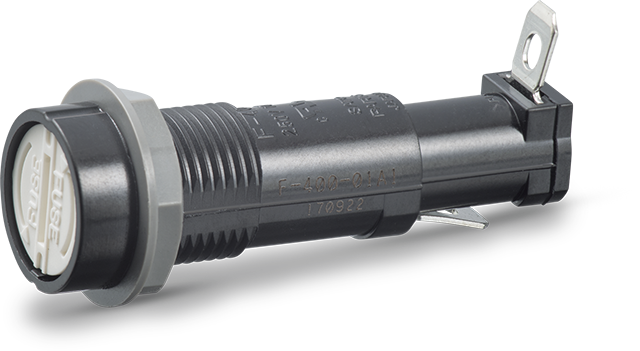

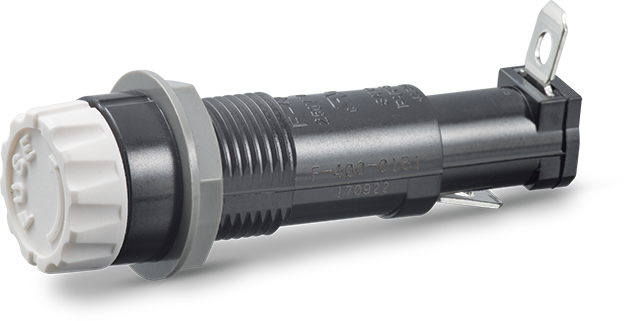

F-400
-
定格250V-10A
パネル貫通
ヒューズ管サイズ：φ6.4mm×30mm、φ6.35mm×30mm、φ6.35mm×31.8mm
キャップ：バヨネット式 ドライバーピット付き※工具を使用しないと開けられない安全構造
端子：はんだ付け兼用187タブ(板厚0.5mm) 取付け：ナットで固定 取付け穴：φ12.7mm（二面カット）
認証規格：UL、CSA(C-UL)、VDE
-
定格250V-10A
パネル貫通
ヒューズ管サイズ：φ5.2mm×20mm
キャップ：バヨネット式 ドライバーピット付き※工具を使用しないと開けられない安全構造
端子：はんだ付け兼用187タブ(板厚0.5mm) 取付け：ナットで固定 取付け穴：φ12.7mm（二面カット）
認証規格：UL、CSA(C-UL)、VDE
-
定格250V-10A
パネル貫通
ヒューズ管サイズ：φ6.4mm×30mm、φ6.35mm×30mm、φ6.35mm×31.8mm
キャップ：バヨネット式
端子：はんだ付け兼用187タブ(板厚0.5mm) 取付け：ナットで固定 取付け穴：φ12.7mm（二面カット）
認証規格：UL、CSA(C-UL)、VDE
-
定格250V-10A
パネル貫通
ヒューズ管サイズ：φ5.2mm×20mm
キャップ：バヨネット式
端子：はんだ付け兼用187タブ(板厚0.5mm) 取付け：ナットで固定 取付け穴：φ12.7mm（二面カット）
認証規格：UL、CSA(C-UL)、VDE

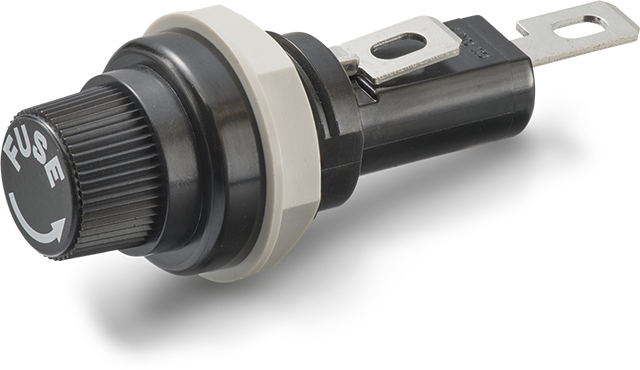

F-450
-
定格300V-25A
パネル貫通
ヒューズ管サイズ：φ6.4mm×30mm、φ6.35mm×30mm
キャップ：ねじ式
端子：はんだ付け兼用250タブ(板厚0.8mm) 取付け：ナットで固定 取付け穴：φ18mm（二面カット）
認証規格：UL、CSA(C-UL)

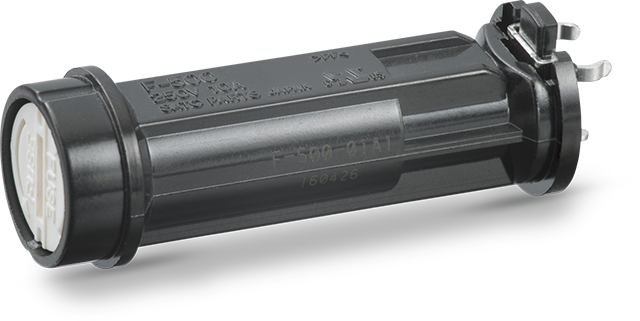

F-500
-
定格250V-10A
プリント基板用 垂直配置 極数：1P
ヒューズ管サイズ：φ6.4mm×30mm、φ6.35mm×30mm、φ6.35mm×31.8mm
キャップ：バヨネット式 ドライバーピット付き※工具を使用しないと開けられない安全構造
認証規格：UL、CSA(C-UL)、VDE
