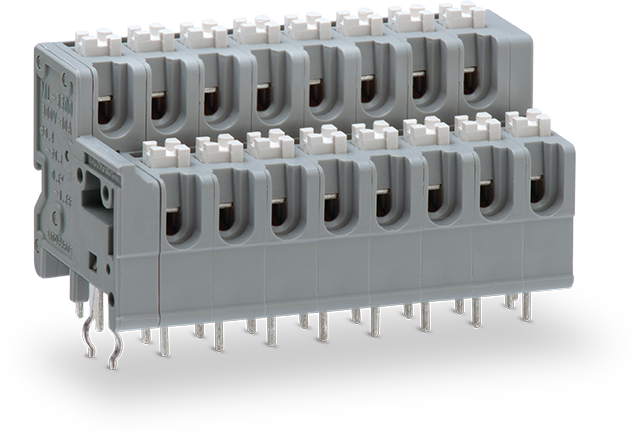

ML-3300 日本製一部中止

2019-12-02

この商品は6P、10P、14P、18P、22P、26P、30P、34P、38Pのみ2019年12月2日販売中止となっています。
※4P、8P、12P、16P、20P、24P、28P、32P、36P、40Pは継続販売いたします。

スクリューレス端子台　端子間ピッチ5.08mm　ちどり　2段　二段　チェック孔　サポート端子　ボタンカラー　撚線　単線　基板用　基板実装　ディスクリート　ナイロン　はんだ付け　C-UL　TUV　94V-0

2013-01-25

誤配線防止、結線作業の省力化に役立つ、ボタンカラー品を25個から特注にて製作いたします。

カバー付きの製品を特注にて製作いたします。

定格	300V-10A
絶縁抵抗	DC500V、100MΩ以上
耐電圧	AC2000V (1分間)
取得規格	UL規格 (フィールドワイヤリング対応)・CSA規格(C-UL)・TÜV規格 (IEC60947-7-1に適合)
極数 (P)	4、 8、 12、 16、 20、 24、 28、 32、 36、 40
チェック孔	有り
主絶縁材 (本体)	ナイロン66 (UL94V-0)
主絶縁材 (ボタン)	変性PPE (UL94V-0)
定格適合電線	単線 : Φ1.2mm (AWG16)、撚線 : 1.25㎟ (AWG16)、素線径Φ0.18mm以上
使用可能電線範囲	単線 : Φ0.4mm～Φ1.2mm (AWG26～AWG16)、撚線 : 0.2㎟～1.25㎟ (AWG24～AWG16) 素線径Φ0.18mm以上
端子金具	PC端子
標準剥き線長	8～9ｍｍ
本体色	GY (グレー)
エンドプレート色	GY (グレー)
操作部色	W (白)、GY (グレー)、B (黒)、R (赤)、Y (黄)、G (緑)、BL (青)、BR (茶)
推奨適合工具	マイナスドライバー (軸径Φ3mm、刃先幅2.6mm)、プラスドライバー (軸径Φ6mm) ※ボタンを押し込めるものなら何でも可。 (ボタンを指で押すことも可能です)
商品概要	①ボタンの標準色は白で、標準色以外 (カラーコンビネーションを含む)は特注となります。
使用上の注意	①丸洗い洗浄は製品性能に悪影響が考えられますので、お避けください。②規格品としてご使用の場合は、規格上の制約等をご確認ください。

サポート端子は材質がステンレスですのではんだは付きません。
特注対応として18P、20P、36P、40Pはカバー付の製作も可能です。ご相談ください。
