メリット豊富!確かな品質の防水商品  中継用防水ヒューズホルダー/ワンタッチグロメット

サトーパーツでは水や塵あいから電気部品を守る防水商品を取り扱っています。この記事では、防水 IP66の中継用ヒューズホルダー、小型の多目的防水カプセル(F-800、F-810)と、従来製品と比べて機能を向上したワンタッチグロメットの特長や採用実績をご紹介します。

中継用防水ヒューズホルダーの特長

中継用防水ヒューズホルダーの特長

中継用ヒューズホルダー(F-800、F-810)は、保護等級 IP66のヒューズホルダーです。水・塵あいからヒューズを守る本製品は、VSF0.3~0.75mm2に対応しています。またシリーズ商品として、ヒューズを使わず、小型防水BOXとして使用できるF-800-C、F-810-Cもラインナップしています。

特長1:保護等級 IP66

IPは日本産業規格(JIS)で規定された防塵・防水の保護効果に関する等級です。IPのあとに続く数字がそれぞれ防塵・防水の性能を表しており、左側の数字(第一数字)が固形物からの保護等級、右側の数字(第二数字)が水の浸入に対する保護等級です。中継用ヒューズホルダーはIP66の基準を満たしています

  • 固形物に対する保護等級6:塵あいが内部に侵入しない(耐塵形)。
  • 水の侵入に対する保護等級6:あらゆる方向からの水の強い直接噴流によっても有害な影響をうけない(耐水形)。

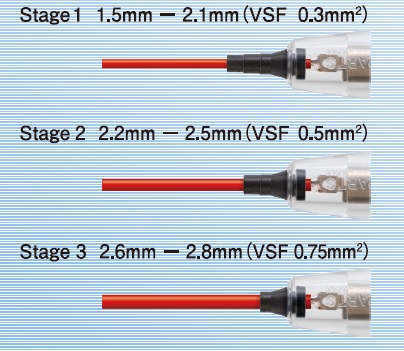

特長2:さまざまな電線外径に対応

特長2:さまざまな電線外径に対応

0.75mm2 以下、仕上り外径1.5mm - 2.8mmまでのさまざまな電線に対応しています。使用する電線の外径に合わせてグロメットを切断することで幅広い電線外径に対応できます。

特長3:コイルスプリング不使用で回路が切れにくい

ヒューズとの接触圧を得るためにコイルスプリングを使用していないので、電線の引張りにより回路が切れることを防げます。

特長4:ヒューズとの接触部に金メッキを使用

ヒューズとの接続部分には、安定性の高い金メッキを使用。長く安定した性能を維持します。

特長4:ヒューズとの接続部に金メッキを使用

特長5:透明だから確認しやすい!

本体が透明のため、内部の確認がしやすいのが特長です。点検・メンテナンスに重宝します。

特長6:2条ねじで作業性アップ

ねじ締結部分に2条ねじを採用しているため、クイックに締めることが可能。作業性にも優れています。

ワンタッチグロメットの特長

ワンタッチグロメットの特長

ワンタッチグロメットは、パネル等に開けた穴から電線・ケーブルを引き込む際に、水・結露・ほこりなどの浸入を防ぐパーツです。サトーパーツのワンタッチグロメットには、ケーブルグランドや通常のグロメットと比べて優れたメリットがたくさんあります。

特長1:ワンタッチグロメットは選べる2種類

ワンタッチグロメットは、フレキシブルタイプと耐候タイプの2種類があります。
(いずれも電線のクランプ機能はありません)

フレキシブルタイプ

弾力のある薄膜がケーブルに密着するため、ケーブルを動かしても高い防水・防塵性能を保ちます。照明やコントローラーなどケーブルが頻繁に動く機器におすすめです。

耐候タイプ

劣化しにくい素材を使用しているため、紫外線や潮風にさらされても高い防水・防塵性能が持続します。
住宅の分電盤や船上の機材など屋外や沿岸部の機器に向いています。

特長2:保護等級は IP67

中継用ヒューズホルダーの特長でもご紹介したように、IPは日本産業規格(JIS)が規定する防水・防塵性能の保護等級です。ワンタッチグロメットはIP67の基準を満たしています。また、ケーブル貫通部の膜で防水・防塵性能を保持しており、工具での穴あけ作業も不要です。

  • 人体や固形物に対する保護等級6:塵あいが内部に侵入しない(耐塵形)。
  • 水の侵入に対する保護等級7:水に浸しても影響がないように保護されている。定められた条件で水中に没しても有害な影響を生じる量の水の侵入がない(防浸形)。

特長3:タップ加工不要で取付時間を短縮

特長3:タップ加工不要で取付時間を短縮

従来製品のケーブルグランドのようにタップ穴加工・ナット締め・増し締めは不要。片側から押し込み、ケーブルを貫通させるだけで取付できるため、施工時間を大幅に短縮できます。

特長4:でっぱりが少ないデザイン

特長4:でっぱりが少ないデザイン

従来のケーブルグランドに比べて、でっぱりが少ないため、設置個所を選びません。

特長5:弾力のある薄膜がケーブルに密着(フレキシブルタイプ)

特長5:弾力のある薄膜がケーブルに密着(フレキシブルタイプ)

フレキシブルタイプは、弾力のある薄膜がケーブルにぴったり密着するため、ケーブルを動かしても高い防水・防塵性能を維持します。

特長6:すぐに通線しない穴にも使用可能

使わなくなった穴やすぐに貫通しない穴に取り付ければ、ほこり、水などを防ぐフタとしても使用できます。通線が必要になったときは膜を破るだけで使用できるため、のちのちの改造を見据えて取り付けておくこともできます。

用途分野と採用実績

サトーパーツの中継用ヒューズホルダーとワンタッチグロメットは、防水・防塵が求められるさまざまなシーンで活用されています。
例えば中継用ヒューズホルダーは、厨房機器メーカー、工作機械メーカー、照明看板メーカーなど水や塵あいにさらされやすい環境で多く使われています。またワンタッチグロメットは、照明や農業用のハウス、電柱などに採用されています。



中継用防水ヒューズホルダー、ワンタッチグロメットの仕様・性能

中継用防水ヒューズホルダー、ワンタッチグロメットに関する詳しい仕様・性能は、ホームページよりご確認ください。

中継用防水ヒューズホルダー

多目的防水カプセル

ワンタッチグロメット

サトーパーツの防水商品に関するお問合せ

本記事でご紹介したサトーパーツの防水商品に関するお問合せは、ホームページよりお気軽にご連絡ください。わかりやすいカタログやサンプルの提供、スタッフによる詳しいご説明など柔軟に対応いたします。また、ご購入をご希望の方には、製品を取り扱う販売店をご紹介させていただきます。
